一、概述
1、產品代號
pm3/val/mb18；pm3/val/mb18+4
2、性能參數
公稱流量：DN20：360/min、DN12：200l/min；
公稱壓力：31.5MPa；控制方式：電液控制
3、使用環境
工作介質為經過25μm高精度過濾器過濾后的乳化液（符合MT76-2002標準，乳化油與中性水按5:95重量比配制），工作壓力31.5MPa，溫度為10～50℃。
4、執行標準
本產品執行Q/TM－16－2005 “礦用本安型電液控制換向閥”北京天地瑪珂電液控制系統有限公司企業標準。

二、結構特征及工作原理
    該閥組由德國marco公司制造，取代了傳統（手動操作）液壓系統中的操縱閥，由電控系統控制，也可以手動直接控制，是電控系統執行元件。閥組具有18/22個工作口，9個電磁先導閥（相當于9片操縱閥）/9個電磁先導閥＋2個手動先導閥（相當于11片操縱閥）。

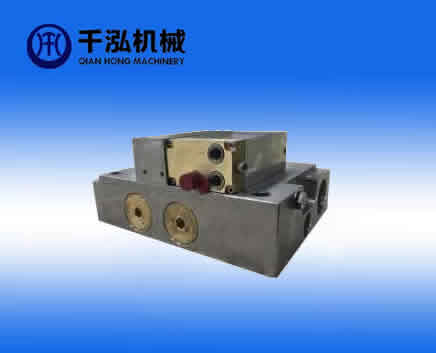

1、電液換向閥組總成
?    結構組成
18/22功能電液換向閥組采用整體插裝結構，由電磁先導閥（1）、電磁線圈驅動器（2）、回液?jiǎn)蜗蜷y（3）、過濾器（4）、回液安全閥（5）、DN20二位三通閥芯組件（6）、DN12二位三通閥芯組件（7）、主閥體（8）、手動先導閥（9）【該元件安裝在pm3/val/mb18+4上】組成（見圖4-1）。
    18/22功能電液換向閥組進液膠管直徑KJ25，回液膠管直徑KJ25?？刂魄昂罅⒅?、拉架、推溜的4個功能口為KJ16，采用4-DN20閥芯；其余14/18個功能口為KJ10，均采用DN12閥芯

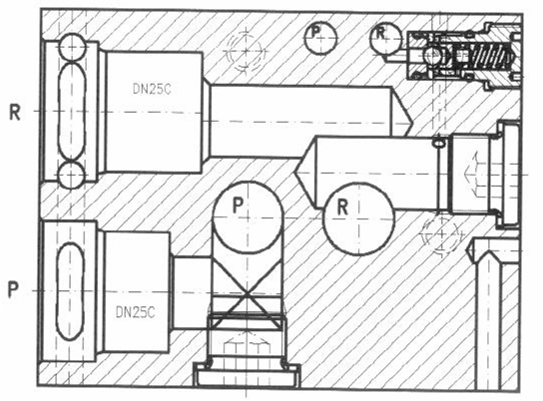

控制原理詳解：“零”位，電磁閥無電脈沖，無輸出力，此時先導閥工作口X與高壓液體P隔開，與回液口R相通處于“零”位，同時主換向閥在彈簧力的作用下也處于“零”位，工作口A與高壓液體P隔開，與回液口R相通；工作位置，電磁閥接受到電脈沖信號，輸出壓力信號（或手動輸出壓力信號），打開先導閥，先導閥進入工作狀態，此時先導閥工作口X與回液口R隔開，與高壓液P相通，進入工作位置，輸出高壓液體信號。該高壓信號將主換向閥的工作口A與回液口R隔開，與高壓液體P相通，工作口輸出高壓液體，進入工作狀態（見圖4-3）。 2、過濾器及回液?jiǎn)蜗蜷y
?    結構組成

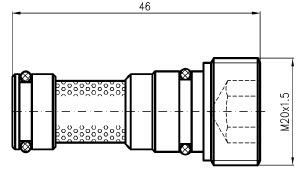

圖4-4所示為過濾器，主要作用是保護先導閥。先導閥液流通徑很小，閥口采用硬對硬密封形式，整個先導閥對乳化液清潔度要求非常高，需要特殊保護措施。
3、回液安全閥
圖4-6為回液安全閥，該閥插裝在主閥體回液通道，當系統回液阻塞或回液不暢時，會造成系統回液壓力增高，此時回液安全閥開啟溢流，使系統不會產生增壓，從而保護系統元件及支架結構件的安全。
5 、DN12、DN 20二位三通閥芯組件
?    閥芯結構
兩種二位三通閥芯組件DN12、DN20只是液流通徑不同，流量不同，原理是一樣的。裝入閥體后與閥體組成一個二位三通閥，閥芯結構如圖4-9所示。 ?    工作原理
二位三通閥有兩個狀態：“零”位和工作位置，有四個液流口：高壓口P、回液口R、工作口A和控制口K。 “零”位時工作口A與回液口R相通，壓力為“零”，高壓口關閉；工作位置時工作口A與高壓口P相通，壓力值等于系統壓力P，回液口關閉。
    當控制口K壓力為“0”時，二位三通閥處于“零”位；當控制口K壓力為P時，二位三通閥處于工作位置。在控制壓力下，首先關閉回液口，然后推動閥芯，打開高壓口，與工作口相通，主控閥打開。
?    閥芯拆裝
該閥為插裝式結構，整個閥內部零件組裝為一個閥芯組件，井下更換極為方便，用專用工具和內六方扳手可將閥芯擰出取下；安裝閥芯過程相反，用內六方扳手可將閥芯擰入閥體。
三、貯存、安裝與使用維護
接口為快換接頭管式聯接，直接插接在系統管路中即可；閥體上有安裝孔，用螺栓固定在支架的指定部位，再插接通液膠管。在使用前對閥在支架上的聯接進行檢查，確保聯接緊固可靠；檢查閥與液壓系統中的管路連接，確保管路連接準確無誤；檢查閥與管路的連接處是否都達上了U形卡，確保連接安全可靠。操作時必須嚴格遵守操作規范，按照閥標牌的指示進行操作。
安裝先導閥時，先擰緊后部的短螺釘，再擰緊前部的長螺釘。
安裝前進行密封性能試驗及動作試驗，拆裝時工作環境應清潔，零件洗凈、吹干后涂油組裝，拆裝時注意不要損壞密封件。試驗介質必須經25μm高精度過濾器過濾后才可接入電液換向閥組。
井下只能進行閥芯組件更換，其它維護維修工作必須在地面進行。并且地面維護工人要求進行過相關專業培訓。維修車間要求保持清潔，拆卸的零件首先進行清洗，通過目測檢查零件是否損壞，剔除損壞零件，密封件要求全部更換，用專用工具安裝。
注意：必須在高壓卸壓后，方可拆卸。
運輸時裝箱，包裝材料必須具有防潮、防銹措施，包裝必須結實可靠。運輸過程中嚴禁重力沖擊碰撞。在室溫下貯存，如長期不使用時，必須采取防潮、防銹措施，在閥的接口處加狀塑料堵進行防塵。
四、故障分析與排除

故障現象	原因分析	排除方法	備注
閥芯與閥體間漏液	閥芯與閥體間的O形圈失效	更換閥芯與閥體間的O形圈
電磁先導閥與閥片聯接處漏液	電磁先導閥端面處O形圈失效	更換電磁先導閥端面處O形圈
操作時支架不動作或動作緩慢	a.液控?fù)Q向閥回液密封副損壞，造成高低壓串液 b.電磁先導閥回液密封串液 c.電磁先導閥按鈕失效或電磁鐵失效 d.過濾器堵塞	a.更換液控?fù)Q向閥封副零件 b.調整電磁先導閥頂桿或更換電磁先導閥 c. 更換電磁先導閥 d.清洗或更換過濾器	該故障狀態下支架不動作
不操作時支架動作或電液控?fù)Q向閥有咝咝響聲	a.液控?fù)Q向閥進液密封副損壞，造成串液 b.電磁先導閥進液密封串液	a.更換液控?fù)Q向閥進液密封副零件或密封件 b. 調整電磁先導閥頂桿或更換電磁先導閥

五、出現故障時的處理程序和方法
出現故障時必須關閉泵或截止閥，將系統泄壓，然后進行井下現場處理并將閥拆下（同時換上備用閥）上井維修。

六、電液換向閥備件明細

序號	名稱	型號	數量	單位
1	marco電磁先導閥	pm3/val/evv/a	9	件
2	marco主閥閥芯(DN20紅)	pm3/val/dn20/a	4	件
3	marco主閥閥芯(DN12紅)	pm3/val/dn12/a	14	件
5	marco主閥過濾器(螺紋)	pm3/val/fi/b	1	件
6	marco回液?jiǎn)蜗蜷y	pm3/val/rs/a	1	件
7	marco回液安全閥	pm3/val/rbd/a	1	件
8	marco電液換向閥體	pm3/val/mb18/b	1	件
9	marco主閥換向功能指示牌	pm3/val/let18/b	1	件
10	marco主閥換向功能指示膜	pm3/val/lst18	1	件
11	marco主控閥螺堵	din908 M10*1 a2	2	件
12	marco主控閥螺堵密封圈	din:7603.A10*13.5-cu	2	件
13	marco主控閥螺堵	din:908 M20*1.5 a2	6	件
14	marco主控閥螺堵密封圈	din:7603 A10*13.5-cu	6	件
15	密封圈(marco回液安全閥)	16*1.5	1	件
16	密封圈(marco回液安全閥)	15*1.5	1	件
17	密封圈(marco回液安全閥)	14*1.5	1	件
18	O形密封圈(NBR70)	8*2	1	件
19	O形密封圈(NBR70)	9.2*1.9	1	件



序號	名稱	型號	數量	單位
1	marco電磁先導閥	pm3/val/evv/a	10	件
2	marco主閥閥芯(DN20紅)	pm3/val/dn20/a	4	件
3	marco主閥閥芯(DN12紅)	pm3/val/dn12/a	18	件
4	Marco手動先導閥		2	件
5	marco主閥過濾器(螺紋)	pm3/val/fi/b	1	件
6	marco回液?jiǎn)蜗蜷y	pm3/val/rs/a	1	件
7	marco回液安全閥	pm3/val/rbd/a	1	件
8	marco電液換向閥體	pm3/val/mb18+4/b	1	件
9	marco主閥換向功能指示牌	pm3/val/let18+4/b	1	件
10	marco主閥換向功能指示膜	pm3/val/lst18+4	1	件
11	marco主控閥螺堵	din908 M10*1 a2	2	件
12	marco主控閥螺堵密封圈	din:7603.A10*13.5-cu	2	件
13	marco主控閥螺堵	din:908 M20*1.5 a2	6	件
14	marco主控閥螺堵密封圈	din:7603 A10*13.5-cu	6	件
15	密封圈(marco回液安全閥)	16*1.5	1	件
16	密封圈(marco回液安全閥)	15*1.5	1	件
17	密封圈(marco回液安全閥)	14*1.5	1	件
18	O形密封圈(NBR70)	8*2	1	件
19	O形密封圈(NBR70)	9.2*1.9	1	件

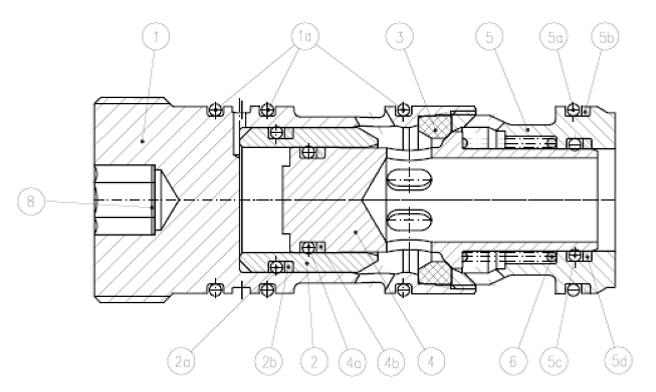

序號	名稱	型號	數量	單位
1	螺套(marco閥芯DN20)		1	件
1a	O形密封圈(NBR90)	27*2	3	件
2a	O形密封圈(NBR90)	20*2	1	件
2b	密封圈用擋圈(marco主閥芯DN20)	di:o-st 20.6*24*1.4	1	件
2	浮動塞(DN20/紅)		1	件
3	閥座(DN20/紅)		1	件
4	閥桿(DN20)		1	件
4a	O形密封圈(NBR90)	13.5*2	1	件
4b	密封圈用擋圈(marco主閥芯DN20)	di:o-st 14.1*17.5*1.4	1	件
5	閥套(DN20)		1	件
5a	O形密封圈(NBR90)	27*2	1	件
5b	密封圈用擋圈(marco主閥芯DN20)	di:o-st 27.9*31*1.4	1	件
5c	O形密封圈(NBR90)	16.5*2	1	件
5d	密封圈用擋圈(marco主閥芯DN20)	di:o-st 17*20.4*1.4	1	件
6	彈簧(DN20)		1	件

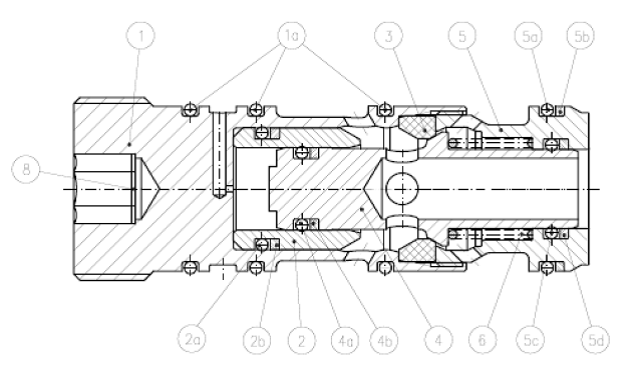

序號	名稱	型號	數量	單位
1	螺套(marco閥芯DN12)		1	件
2	浮動塞(DN12/紅)		1	件
1a	O形密封圈(NBR90)	23*2	3	件
2a	O形密封圈(NBR90)	16*2	1	件
2b	密封圈用擋圈(marco主閥芯DN12)	di:o-st 16.7*20*1.4	1	件
3	閥座(DN12/紅)		1	件
4	閥桿(DN12)		1	件
4a	O形密封圈(NBR90)	9.5*2	1	件
4b	密封圈用擋圈(marco主閥芯DN12)	di:o-st 10.1*13.5*1.4	1	件
5	閥套(DN12)		1	件
5a	O形密封圈(NBR90)	23*2	1	件
5b	密封圈用擋圈(marco主閥芯DN12)	di:o-st 23.9*27*1.4	1	件
5c	O形密封圈(NBR90)	12.5*2	1	件
5d	密封圈用擋圈(marco主閥芯DN12)	di:o-st 13*16.4*1.4	1	件
6	彈簧(DN12)		1	件

序號	名稱	型號	數量	單位
1	marco電磁先導閥密封圈	3*1.5	2	件
2	marco電磁先導閥密封圈	7*1.5	2	件
3	marco電磁先導閥閥芯		2	件
4	marco電磁先導閥放大桿桿		2	件
5	marco電磁先導閥插座		1	件
6	marco電磁先導閥按扭組件		2	件
7	marco電磁先導閥固定螺釘(后)	din:912 m6*12va	1	件
8	marco電磁先導閥固定螺釘(前)	din:7991 m6*70va	1	件
