一、概述
1．產品型號名稱
GLQ_F(900/35/25) 型手動反沖洗過濾器
2．產品型號組成及其代表意義
  GLQ_F  900 / 35  / 25
3．    產品生產代號
TMGLQ_F（900/35/25）
4．    主要用途和適用范圍
該產品主要用于煤礦井下液壓支架，作為支架入口過濾器，來保護支架用閥，過濾精度25μm，適用于礦用乳化液介質，介質滿足MT419—1995標準中對煤礦用閥乳化液用水的要求（標準MT76）。
※ 嚴禁兩種乳化液混合適用，造成化學反應，使過濾器濾芯粘結堵塞，如確實需要更換乳化液因采取相關措施。避免液體混合反應對過濾器的損壞。
5．    產品特點
該產品是煤礦支架用過濾器，產品高、低壓密封可靠，使用壽命長，是煤礦井下液壓支架系統的組成元件。大流量、高精度，濾芯可以多次反復沖洗使用。
6．    使用環境條件
(1) 環境溫度-5~+40℃
(2) 相對濕度：不大于96%（25℃時）；
    (3) 大氣壓力：80~110KPa；
    (4) 無顯著震動和沖擊的地方；
(6) 工作介質為經過過濾后的乳化液（符合MT76-2002標準，乳化油與中性水按5:95重量比配制），工作壓力31.5MPa，溫度為10～50℃。
7．    執行標準
本產品執行液壓支架用閥MT419-1995
二、結構特征與工作原理
1．總體結構、尺寸
該過濾器的總體結構圖見下圖。
圖中箭頭所指方向?yàn)橐后w流動方向，液體入口接待過濾液體（支架高壓液源）；箭頭所指方向?yàn)橐后w流出方向即過濾器出液口，一般直接連支架電液控?fù)Q向閥的入口；進出液口均為DN25的標準接口。其主要工作原理有兩方面：第一是過濾作用，即手把如圖一所示處于中位，這是液體通過入口進入過濾器，經過兩過濾器濾芯過濾后流出，為支架電液控提供過濾后的液體；第二是反沖作用，如圖2所示，扳動左邊手把到如圖所示反沖洗左邊濾芯，反之亦然，如圖3扳動右手把來反沖右邊過濾器，來回反沖三次即可將過濾在過濾器表面的臟物反沖出系統外。
三、技術特性
1．主要性能
對進入支架系統的乳化液介質進行過濾，使液體精度滿足電液控?fù)Q向閥使用要求。
2．    主要參數
公稱流量      900L/min
公稱壓力      35MPa
過濾精度      25μm
四、安裝、調試
該過濾器在支架上的安裝采用螺釘聯接的方式，在過濾器上預留有三個連接孔，可以通過它將支架過濾器連接在支架上。過濾器與管路系統的連接是通過快速接頭，進出液口均采用DN25標準接口，該過濾器一般連接在系統入口，截止閥之后，電液控?fù)Q向閥之前，其前面安裝截止閥是為了便于檢修過濾器，更換過濾器濾芯。
注意：
    反沖洗過濾器的使用有方向問題，切忌按箭頭方向?yàn)橐毫鞣较蜻B接，勿接反，造成濾芯損壞。
五、使用、操作
在使用前對過濾器在支架上的聯接進行檢查，確保聯接緊固可靠；檢查閥與液壓系統中的管路連接，確保管路連接準確無誤；檢查閥與管路的連接處是否都打上了U形卡，確保連接安全可靠。操作時必須嚴格遵守操作規范，按照閥標牌的指示進行操作。

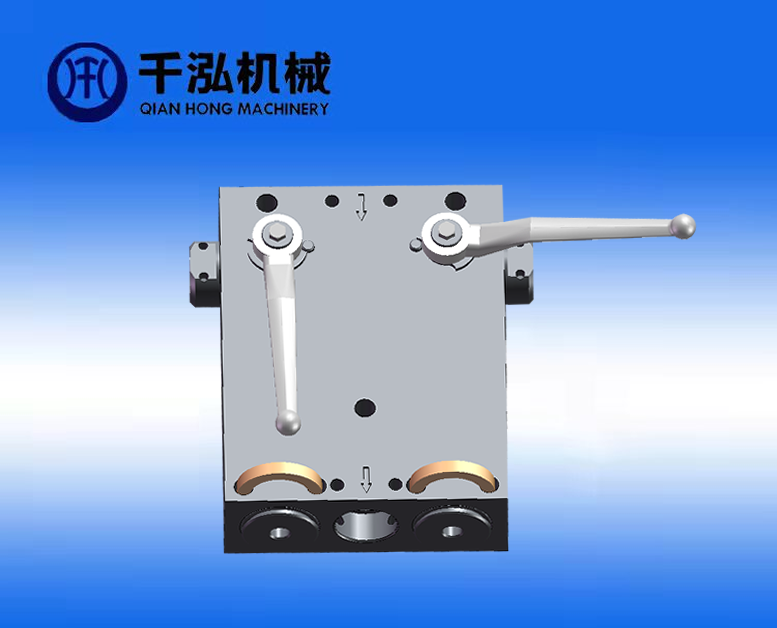

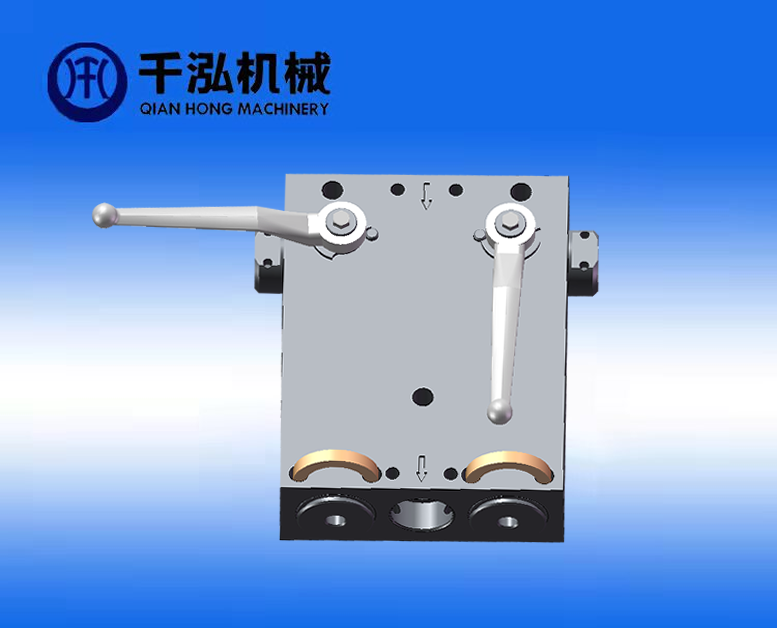

手動反沖洗過濾器在系統中有兩個作用，第一是過濾作用，即手把如圖1所示處于中位，這是液體通過入口進入過濾器，經過兩過濾器濾芯過濾后流出，為支架電液控提供過濾后的液體；第二是濾芯互反沖作用，如圖2所示，扳動左邊手把到如圖2所示，反沖洗左邊濾芯，液體通過右側濾芯過濾后，反向沖洗左側濾芯，將正常過濾過程中濾在濾芯外的贓物反沖出系統外；反之亦然，如圖3扳動右手把來反沖右邊過濾器，來回反沖三次即可將過濾在過濾器表面的臟物反沖出系統外，同時可減小過濾器的過液阻力，所以反沖洗過濾器一定要及時反沖，特別是感覺到支架動作慢的時候，更應該及時反沖，如果反沖多次后，支架動作速度沒有變化，還是很慢，應該及時檢查過濾器濾芯情況，關閉過濾器前端截止閥，打開U形卡，察看過濾器的堵塞狀況，如果堵塞嚴重或發現有變形應及時更換濾芯，將更換下的濾芯帶回地面檢驗，如發現濾芯有以下情況將直接報廢，第一，濾芯存在明顯變形或損壞，一般原因是長時間不反沖或大量臟物進入系統，造成過濾器嚴重堵塞，在高壓作用下濾芯發生變形損壞；第二，經過地面煤油、超聲波等清洗后，濾芯過液能力嚴重下降，阻力增大，不能滿足大流量快速移架系統要求，一般原因是，反沖洗只能清洗濾芯表面贓物，不能對內部（濾網之間）進行深度清洗，隨著濾芯使用時間延長，長期積累在濾網間的臟物造成過濾器性能下降，屬過濾器正常使用報廢。在沒有變形或損壞的情況下，清洗后過液能力達到系統要求的還可繼續使用。
六、故障分析與排除

故障現象	原因分析	排除方法	備注
反沖口高低壓漏液	閥座失效	更換閥座
支架動作緩慢	過濾器嚴重堵塞，液體太臟或使用時間過長	左右各反沖三次，看動作速度是否改觀，如無則只能更換濾芯。
電磁先導閥大面積不動作	可能是主閥過濾器堵塞，造成的原因，可能是反沖洗過濾器濾芯失效。	應及時更換主閥小過濾器和支架手動反沖洗濾芯。

七、出現故障時的處理程序和方法
出現故障時必須關閉泵或截止閥，如是更換濾芯可直接在井下更換，但要特別注意清潔，如果出現高低壓密封泄漏或操作不靈，應將閥拆下同時換上備用閥上井維修。
八、維護與維修
反沖洗過濾器應定期反沖，一般一周內反沖兩次，每次各手把連續反沖三次，在支架聯調和下井調試運行階段，因?yàn)橄到y(tǒng)內部贓物比較多，反沖頻率要適當提高，一般要每天反沖，特別注意不要長期不反沖，造成反沖洗過濾器濾芯嚴重堵塞而變形，這樣反沖洗濾芯反沖性能將大大下降，使用壽命也將大大縮短。
維護維修工作必須在地面進行。地面維護工人要求受過相關專業培訓，維修車間要求保持清潔，拆卸的零件首先進行清洗，通過目測檢查零件是否損壞，剔除損壞零件；密封件要求全部更換。維修后的過濾器必須重新進行密封和性能實驗，合格后方可下井使用。
注意：
　　1、必須在高壓卸壓后，方可拆卸；
　　2、機械部分只能選用本公司提供的備件。
九、運輸、貯存
1．運輸
運輸時裝箱，包裝材料必須具有防潮、防銹措施，包裝必須結實可靠。運輸過程中嚴禁重力沖擊碰撞。
2．貯存
在室溫下貯存，如長期不使用時，必須采取防潮、防銹措施，在閥的接口處加塑料堵進行防塵。
十、開箱及檢查
開箱時要正規操作，嚴禁對閥進行機械沖擊碰撞。開箱檢查時，箱中應包括下列文件：產品合格證、使用說明書、裝箱清單。
十一、產品備件明細表

序號	數量	名稱	品號	重量（Kg）	備注
1	2	接頭	21006003	0.2
2	2	O形圈EKMφ35X2	22100376	0
3	4	閥座	21006004	0.01
4	2	鋼球	21006005	0.12
5	1	閥體	21006002	13.1
6	2	擋圈	21006013	0
7	2	O形圈EKMφ15.3X2.4	22100388	0
8	2	旋桿	21006008	0.06
9	2	壓片	21006009	0. 01
10	2	手把	21006010	0.2
11	2	墊片	21006011	0.01
12	2	M6X10螺釘	10501065	0.01
13	2	銷	21006012	0.01
14	2	31.5DU形卡	21509007	0.1
15	2	濾芯	21006014	0.4
16	2	O形圈EKMφ40X3	22100391	0
17	2	擋圈46X41X1.25	22103257	0
18	2	連接體	21006007	0.5
19	2	O形圈EKMφ13X2	22103196	0
20	2	堵	21006006	0.01
