一、概述
1．產品型號名稱
GLZ(1000/31.5/25)手動反沖洗高壓過濾站
2．    產品型號組成及其代表意義
3．    主要用途和適用范圍
該產品主要用于煤礦井下液壓支架，作為泵站出口第一級過濾，來保護支架用閥，過濾精度25μm，適用于礦用乳化液介質，介質滿足MT419—1995標準中對煤礦用閥乳化液用水的要求（標準MT76）。
※ 嚴禁兩種乳化液混合適用，造成化學反應，使過濾站濾芯粘結堵塞，如確實需要更換乳化液應采取相關措施。避免液體混合反應對過濾器的損壞。
4．    產品特點
該產品用于煤礦支架用乳化液過濾，產品高、低壓密封可靠，使用壽命長，是煤礦井下液壓支架系統的組成元件。大流量、高精度，濾芯可以多次反沖洗使用。
5．    使用環境條件
(1) 環境溫度-5~+40℃
(2) 相對濕度：不大于96%（25℃時）；
    (3) 大氣壓力：80~110KPa；
    (4) 無顯著震動和沖擊的地方；
(6) 工作介質為經過過濾后的乳化液（符合MT76-2002標準，乳化油與中性水按5:95重量比配制），工作壓力31.5MPa，溫度為10～50℃。
6．    執行標準
本產品執行液壓支架用閥MT419-1995
二、結構特征及工作原理
1．    結構介紹：  如上圖所示過濾站主要有：（1）架體，（2）進液壓力表，（3）DN20堵（排污口），（4）DN50堵（進液口），（5）DN50出液口（需要時加變徑接頭），（6）下排污錐閥組件，（7）濾筒與濾芯，（8）主閥體，（9）反沖洗操作手把，（10）控制閥，（11）出液壓力表，（12）專用工裝等組成。（注：過濾站的進液口、出液口、排污口各有兩個，可以根據實際需要進行連接，上圖所示即為單進液、單出液、單排污的連接方式）。
2．    工作原理：
作為泵站出口的一級過濾，從泵站出口出來的乳化液首先從過濾站的進液口進入，通過過濾站四個濾芯過濾后從出液口流出。本過濾站可以非常方便的對濾芯進行反沖洗，在正常工作狀態時反沖洗操作手把右旋關緊，當需要反沖洗時只需輕輕左旋反沖洗操作手把不足一周及可進行反沖洗。
三、技術特性
1．主要性能
對乳化液介質在進入支架系統前進行過濾，使液體精度滿足電液控換向閥使用要求。
2．    主要參數
公稱流量      1000L/min
公稱壓力      31.5MPa
過濾精度      25μm
四、安裝、調試
該過濾站安裝采用螺釘聯接的方式，在過濾站上預留有4個連接孔，可以通過它將過濾站連接在設備列車上。過濾站與管路系統的連接是通過快速接頭，進出液口均采用DN50標準接口，排污口采用DN20標準接口。該過濾站一般連接在泵站出口。排污出口需要用DN20軟管連接，管另一端牢固地固定在皮帶機底下，嚴防排污液傷人，也要防止反沖時軟管抖動、甩動傷人。
注意：
    反沖洗過濾站的使用有方向問題，切記從泵站出口出來的乳化液從過濾站的進液口進入，勿接反，造成濾芯損壞。
本過濾站配有的特殊長U形卡子，不得用其它產品代替。
本產品配有專用工具用來拆長U形卡及濾筒
五、使用、操作
    井下要做到定期維護，檢查各接口是否聯接緊固可靠，是否存在漏液現象。開泵前，檢查反沖洗操作手把（9）是否已經擰緊，接口連接處是否緊固可靠；開泵后觀察過濾站是否存在漏液現象，壓力表是否工作正常，兩壓力表的壓差是否不超過0.5MPa?？次廴局甘臼欠駠婌F，如果噴霧或兩壓力表顯示壓差超過0.5MPa應及時反沖。
注意事項
1、進液通路、出液通路各有40MPa減振壓力表，顯示過濾前后壓力。開泵前及正常工作狀態通過反沖洗操作手把（9）將錐閥右旋關緊（注意：只能用手輕輕右旋擰緊，不需要，也不允許用大力量擰緊，因為閥密封接觸帶越窄，接觸比壓越大，密封效果越好。）
2、本過濾站過濾面積比較大，建議每5天反沖洗一次，用手輕輕左旋反沖洗操作手把（9）不到一周，就可以啟動反沖，（不要左旋太多強行超過破壞限位）。反沖3S，輕輕右旋反沖操作手把，關閉錐閥，結束本濾芯反沖清洗。再依次同樣反沖其它三個濾芯。
但是如果當兩壓力表的壓差大于0.5MPa時，應不受上述反沖清洗時間限制，及時反沖洗。
3、每1個月，應檢修排污，將積存到濾筒下部的污垢，從下排污口排出。依次打開濾筒底下排污錐閥排污。
4、更換濾芯，要用本過濾站隨機專用扳手。安裝時清理干凈螺紋上的臟物，在螺紋與密封處涂黃油。請注意，濾筒上端的擋圈是不開口的擋圈。杜絕用開口擋圈，防止擰入與旋出時開口擋圈切圈帶來的麻煩。
5、控制閥、主閥體都是不銹鋼制成，嚴防擰螺紋時粘扣。拆、裝零部件時，必須清潔、涂油，裝正。不可強行反復擰動，否則會局部發熱粘扣擦傷配合表面。
本過濾站在有條件的地方，可以拆掉上蓋板，用吊環螺釘整體取出。便于地面檢修與安裝。
6、本過濾站工作壓力為31.5MPa，不可超壓使用。
7、在高壓過濾站開始通液瞬間，污染指示器可能會噴液，屬正?，F(xiàn)象，只有在正常供液過程中噴霧，才說明過濾器已堵塞，需要反沖。
六、故障分析與排除

故障現象	原因分析	排除方法	備注
1.正常工作狀態下，排污口漏液	反沖操作手把松動	右旋擰緊
2．控制閥與主閥體連接處滲液	連接處密封損壞	停泵，更換密封
3．濾筒與主閥體螺紋連接處滲液	連接處密封損壞	停泵，更換密封
4.正常工作狀態下，下排污錐閥處漏液	錐閥松動	右旋擰緊
5．反沖洗后兩壓力表壓差變化不大，達不到到使用要求（壓力超過1MPa）。	濾芯嚴重堵塞	停泵，換上備用濾芯，換下濾芯進行清洗

七、出現故障時的處理程序和方法
出現故障時必須關閉泵，通常情況下更換閥體之間端面密封、濾芯等工作可以在井下進行。但如果控制閥（10）內部有問題，則需要上井維修處理。
八、維修
如果控制閥內部出現故障，則維護維修工作必須在地面進行。地面維護工人要求受過相關專業培訓，維修車間要求保持清潔，拆卸的零件首先進行清洗，通過目測檢查零件是否損壞，剔除損壞零件；密封件要求全部更換。維修后的閥必須重新進行密封和性能實驗，合格后方可下井使用。
注意：
　　1、必須在停泵后，方可拆卸；
2、機械部分只能選用本公司提供的備件。
九、運輸、貯存
1．運輸
運輸時裝箱，包裝材料必須具有防潮、防銹措施，包裝必須結實可靠。運輸過程中嚴禁重力沖擊碰撞。
2．貯存
在室溫下貯存，如長期不使用時，必須采取防潮、防銹措施，在其接口處加裝塑料堵進行防塵。
注  意：
長久不使用后，初次開啟使用前，應先打開慮筒下面的錐閥，排除長時不用產生的贓物，確保內部干凈。
十、開箱及檢查
開箱時應正規操作，嚴禁對其進行機械沖擊碰撞。箱中包括下列文件：產品合格證、使用說明書、裝箱清單。
十一、產品備件明細表
1.控制閥組件

序號	品號	名稱	備注
1	21007014	錐閥組件
2	22100004	O形密封圈8X1.9
3	21007013	控制體
4	22100008	O形密封圈12X1.9
5	22100026	O形密封圈25X2.4
6	22103026	擋圈25X21X1.25
7	22100006	O形密封圈10X1.9
8	22100023	O形密封圈22X2. 4
9	22100033	O形密封圈32X2.4
10	22100372	O形密封圈42X2.4
11	21002013	過濾網
12	21005016	濾架
13	22100026	O形密封圈25X2.4
14	22103026	擋圈25X21X1.25
15	21005013	壓堵
16	22103255	擋圈
17	22100373	O形密封圈
18	21007011	進液閥
19	22100037	O形密封圈36
20	22103244	擋圈
21	21007010	彈簧
22	22100373	O形密封圈49
23	22103255	擋圈
24	21007008	端套接頭
25	21005015	壓套
26	21005016	閥墊
27	21007012	整環
28	22103254	擋圈
29	22100371	O形密封圈
30	21005018	回液閥
31	22100373	O形密封圈49
32	22103255	擋圈
33	21005019	中套
34	21005021	壓緊螺釘
35	21005020	閥墊
36	21005022	頂桿
37	22103254	擋圈40
38	22100371	O形密封圈
39	22100373	O形密封圈49
40	22103255	擋圈
41	21005023	桿套
42	22100026	O形密封圈25X2.4
43	22103026	擋圈25X21X1.25
44	21005024	活塞
45	21007009	閥體

2.濾筒組件

序號	品號	名稱	備注
1	21007005	濾筒組件
2	21005002	濾芯組件
3	21007019	排污閥組件

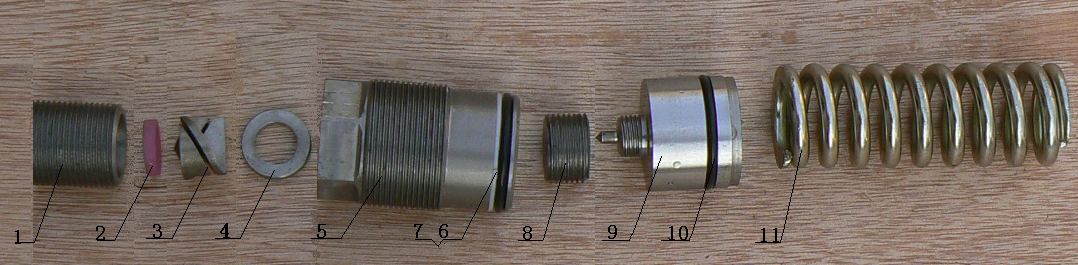

3.污染指示噴霧閥

序號	品號	名稱	備注
1	21007023	噴霧閥體
2	21007022	噴頭
3	21321002	導水芯
4	21321003	噴嘴座
5	21007024	閥體
6	22103243	擋圈33X29X1.25
7	22100034	O形密封圈33X2.4
8	21007025	壓套
9	21007026	活塞閥
10	22100033	O形密封圈32X2.4
11	21007027	彈簧
